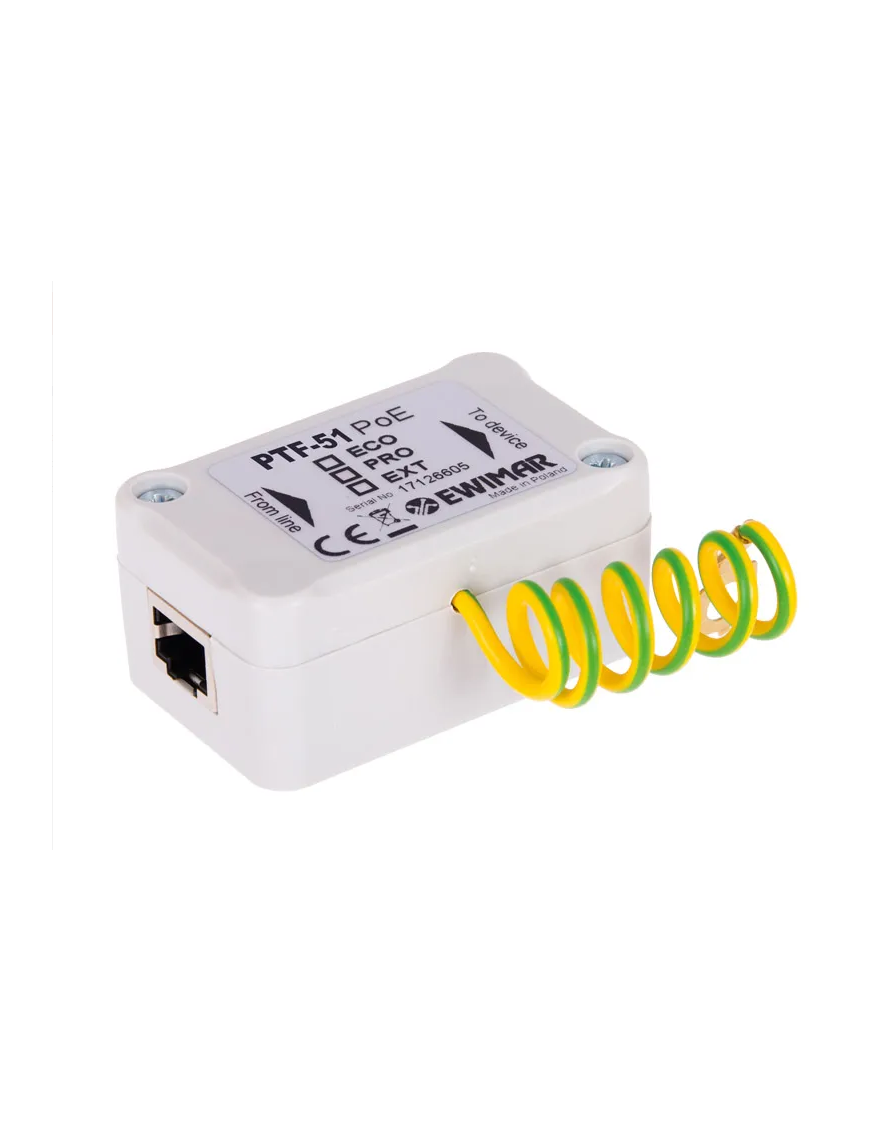

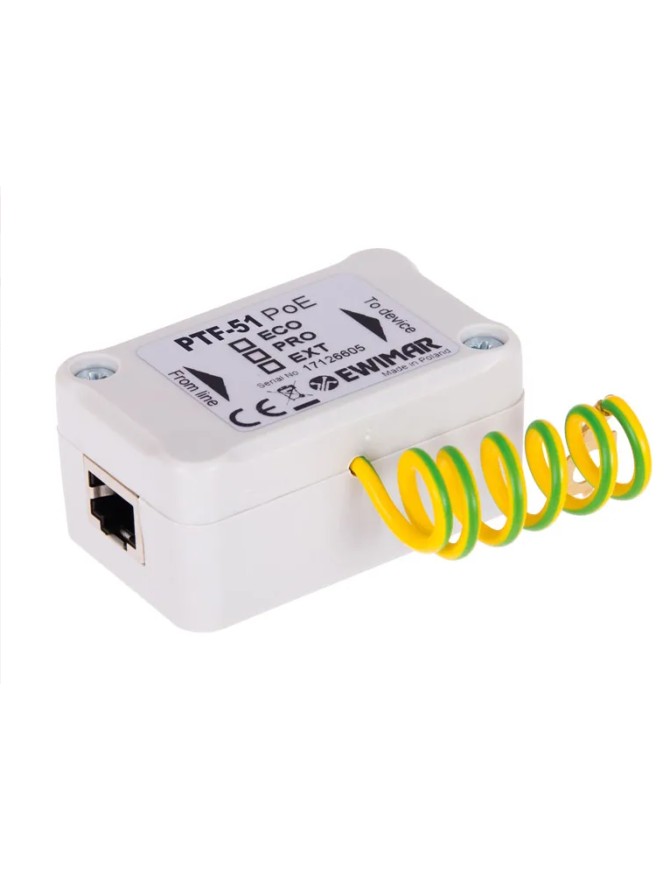

1-kanałowy ogranicznik przepięć serii Economical, zabezpieczenie sieci LAN 100Mbit, dedykowany do instalacji 100Base-T, PTF-51-ECO/PoE
Brutto
Polityka prywatności
Twoje dane są bezpieczne dzięki zaawansowanym zabezpieczeniom.
1-kanałowy ogranicznik przepięć LAN, przeznaczony do ochrony przeciwprzepięciowej urządzeń pracujących w sieci LAN 100Mbit, takie jak kamery IP-CCTV, Internet rzeczy, przełączniki LAN, sterowniki automatyki przemysłowej i budynków. Kompatybilny jest z sieciami Ethernet 10Base-T oraz 100Base-T, wykorzystującymi dowolny rodzaj okablowania. W porównaniu do poprzednich serii, zadbano ochronę przed przepięciami w obwodach PoE każdego typu wraz z odprowadzaniem ładunków do ziemi. Wysokiej jakości obwody drukowane wraz ze strojonymi parami różnicowymi, zapewniają bardzo dobre parametry transmisyjne i przyczyniają się do eliminacji przesłuchów, które są przyczyną niestabilnej pracy sieci LAN.
Produkt przeznaczony jest do instalacji, w których podłączone obydwa urządzenia końcowe sieci LAN znajdują się wewnątrz budynków oraz żaden fragment przewodu nie przechodzi na zewnątrz budynków. W przypadku braku spełnionych warunków lub konieczności podwyższenia poziomu ochrony przeciwprzepięciowej, należy zastosować ogranicznik serii PRO lub EXT.
Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN 100Base-T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Moc zasilania PoE przekazywana przez ogranicznik może wynosić maksymalnie 60W (kompatybilność z HiPoE).
PTF-51-ECO/PoE zapewnia ciągłość ekranu przewodów FTP, jednak w serii ECO nie jest on połączony z uziemieniem.
|
Ilość kanałów LAN
|
1 |
|
Obsługiwane standardy Ethernet
|
10Base-T, 100Base-T |
|
Zgodność z okablowaniem
|
Kategoria 5, 5e, 6 i 6a |
|
Złącze wejściowe (strona niechroniona)
|
Gniazdo ekranowane RJ-45 |
|
Złącze wyjściowe (strona chroniona)
|
Gniazdo ekranowane RJ-45 |
|
Ilość stopni ochronnych
|
1 (hybrydowy) |
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC |
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC |
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V |
|
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
|
100A / żyłę przewodu |
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC |
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC |
|
Poziom ochrony 1kV/μs (linia-linia) UP C3
|
20V |
|
Prąd wyładowczy (8/20µs, linia-linia) Iimp
|
100A |
|
Element odsprzęgający
|
- |
|
Chronione linie
|
1-2, 3-6 |
|
Pojemność (linia-linia) @1MHz
|
6-15pF |
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF |
|
Rezystancja szeregowa
|
2,2Ω / linię |
|
Prąd znamionowy IN
|
300mA / linię |
|
Linia PoE
|
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC |
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC |
|
Poziom ochrony UP
|
93V |
|
Prąd wyładowczy (8/20µs, linia-linia) Iimp
|
100A |
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC |
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
150V DC |
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V |
|
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
|
100A |
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8) |
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,23W @48VDC |
|
IEEE 802.3af, opcja B: 0,13W @48VDC |
|
|
IEEE 802.3at, opcja A: 0,68W @54VDC |
|
|
IEEE 802.3at opcja B: 0,35W @54VDC |
|
|
IEEE 802.3bt, typ 3 opcja AB: 0,8W @54VDC |
|
|
*) dane dla maksymalnego przewidzianego obciążenia |
|
|
Cechy wspólne
|
|
|
Wymiary
|
65 x 30 x 40 (mm) |
|
Zastosowanie
|
Ochrona urządzeń instalowanych wewnątrz |
|
Sposób montażu
|
Obudowa wolnostojąca / przykręcana do ściany |
|
Sposób uziemienia
|
Przewód |
|
Szczelność obudowy
|
IP40 |
|
Temperatura pracy
|
-40ºC~60ºC |
Do zabezpieczenia jednego toru LAN, można wykorzystać dwa identyczne urządzenia, montowane na dwóch końcach i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Przykład ochrony sieci LAN w instalacji kamer IP
