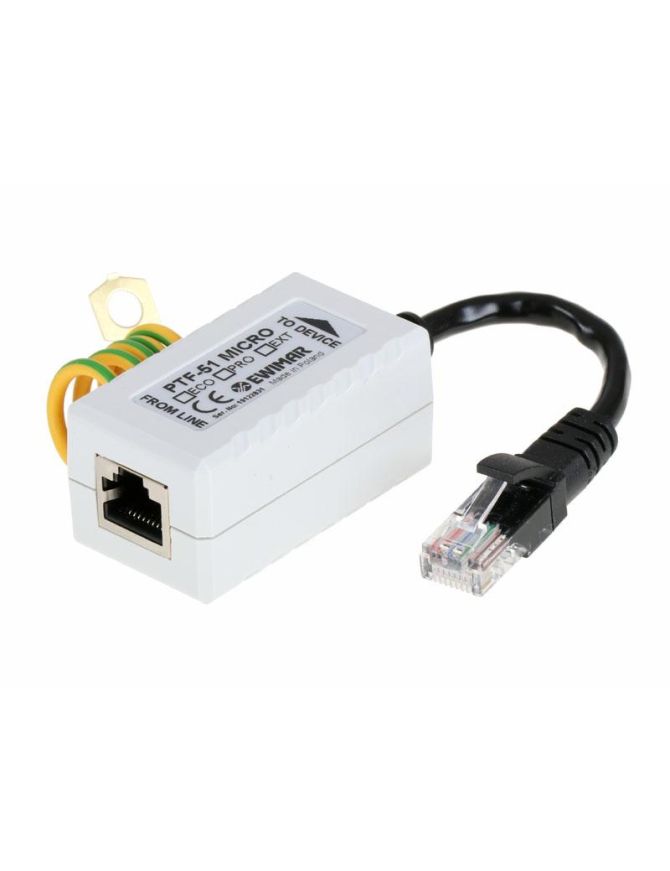

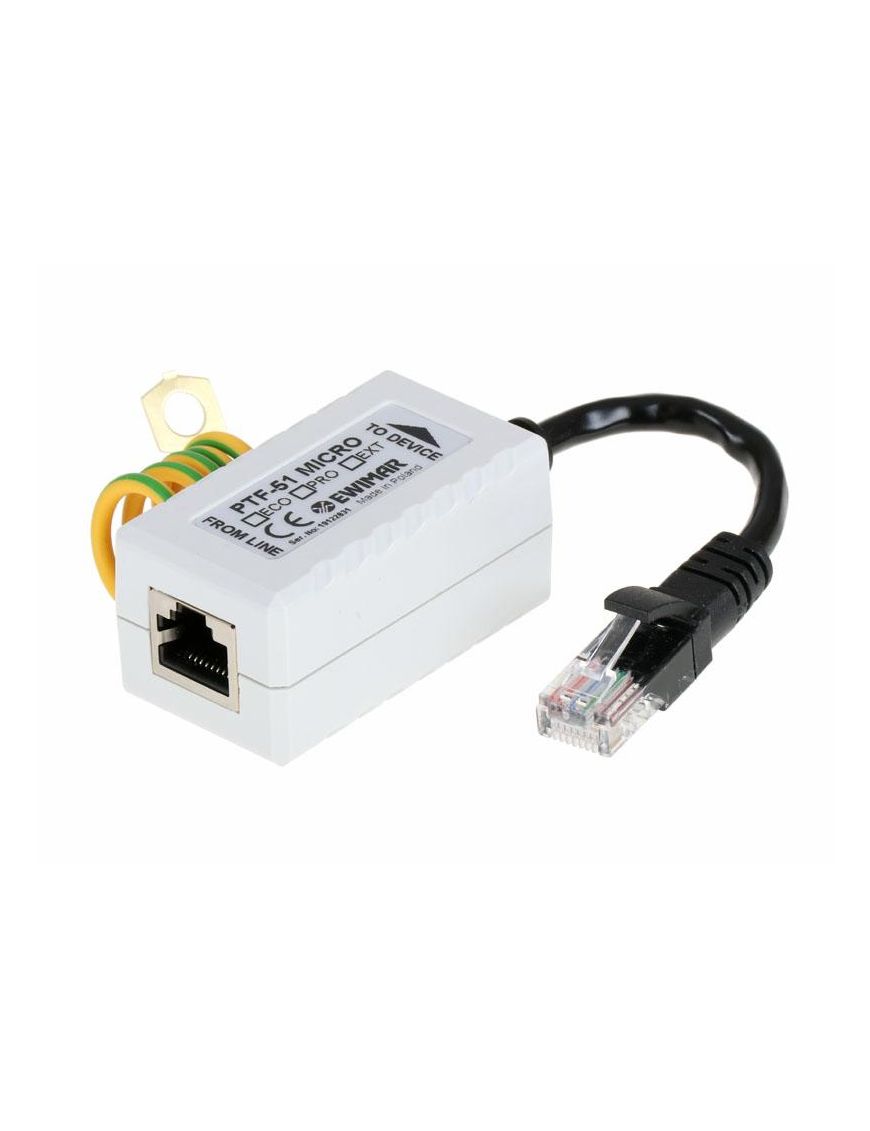

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-ECO/PoE/Micro
Model: PTF-51-ECO/PoE/Micro
Najważniejsze cechy
Zabezpiecza linie sygnałowe i zasilanie PoE
Skuteczność ochrony do 100A
Podwójna ochrona PoE
Miniaturowe gabaryty
Łatwy w instalacji
Przeznaczenie

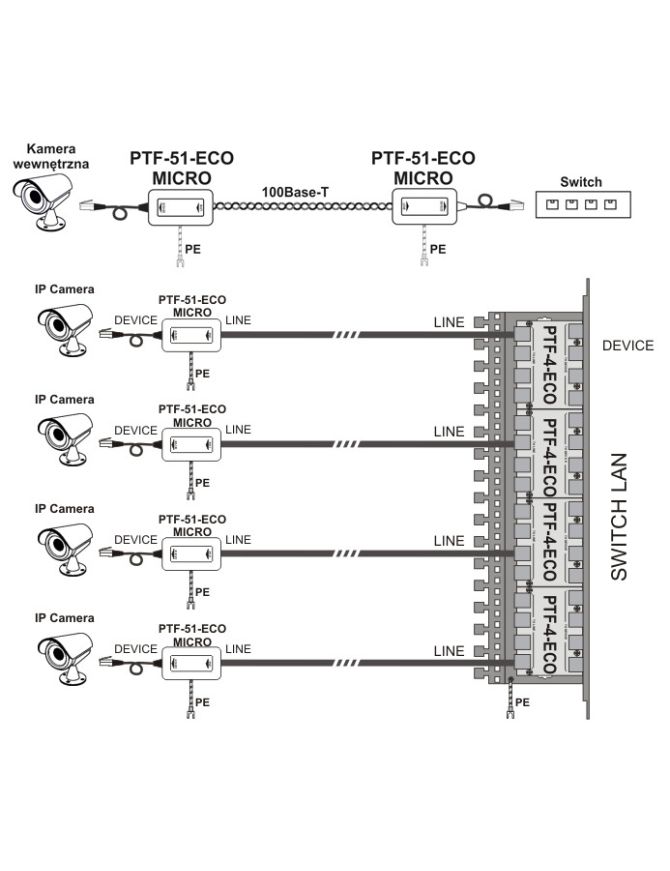

PTF-51-ECO/PoE/Micro jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN wewnątrz budynków, chroniąc urządzenia końcowe oraz switche lub mosty radiowe. Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz nich.
Specyfikacja techniczna
Ilość kanałów
1
Zgodność z okablowaniem
100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)
Gniazdo RJ-45
Złącze wyjściowe (urządzenie)
Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-ziemia) UN
175V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
225V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP
455V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
100A
Napięcie znamionowe DC (linia-linia) UN
6V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC
6,8V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3
20V
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp
100A
Chronione Linie
1-2, 3-6
Pojemność (linia-linia) @1MHz
6-15pF
Pojemność (linia-ziemia) @1MHz
2-3pF
Element odsprzęgający
Rezystor udarowy
Rezystancja szeregowa
2,2Ω / linię
Prąd znamionowy IN
300mA / linię
Napięcie znamionowe DC (linia-linia) UN
56V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC
64V DC
Poziom ochrony UP C3
93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3
73A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE
zgodny z IEEE 802.3af/at - wszystkie typy
Wymiary
51 x 31 x 24 (mm) - bez przewodu
Zastosowanie
Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
