1-kanałowy ogranicznik przepięć sieci serii Economical, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 10Base-T, 100Base-T i 1000Base-T. Wytrzymałość udarowa na poziomie 100A, zapewnia skuteczną ochronę instalacji LAN, której elementy oraz oprzewodowanie znajdują się wewnątrz budynków i są oddalone o innych niechronionych instalacji. Zawiera bezpośrednie odprowadzanie ładunków udarowych do ziemi i eliminację przepięć zaindukowanych wewnątrz par przewodów. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane, specjalny proces ich produkcji i nowoczesne komponenty, pozwoliły uzyskać znakomite parametry transmisji danych.
Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.

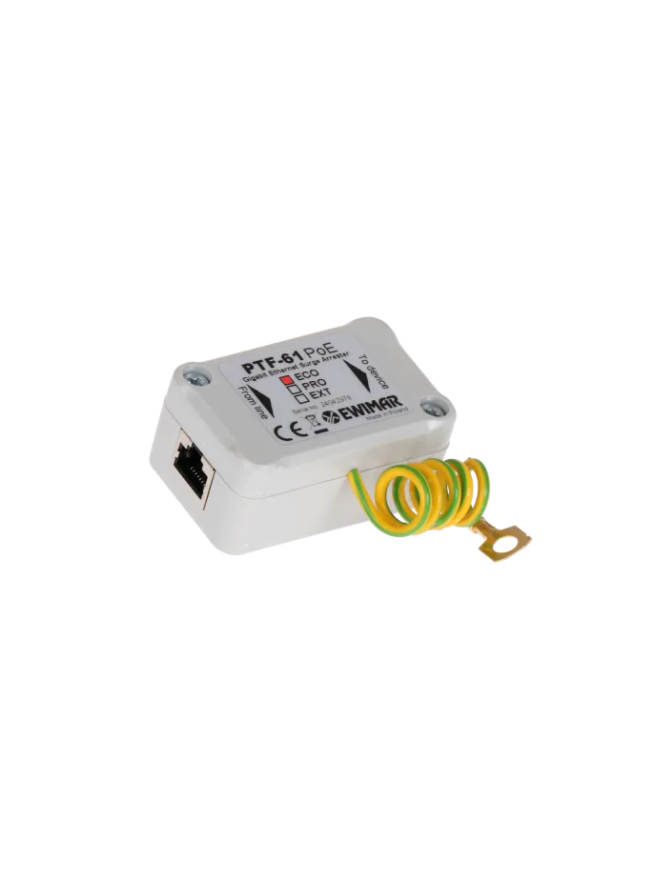

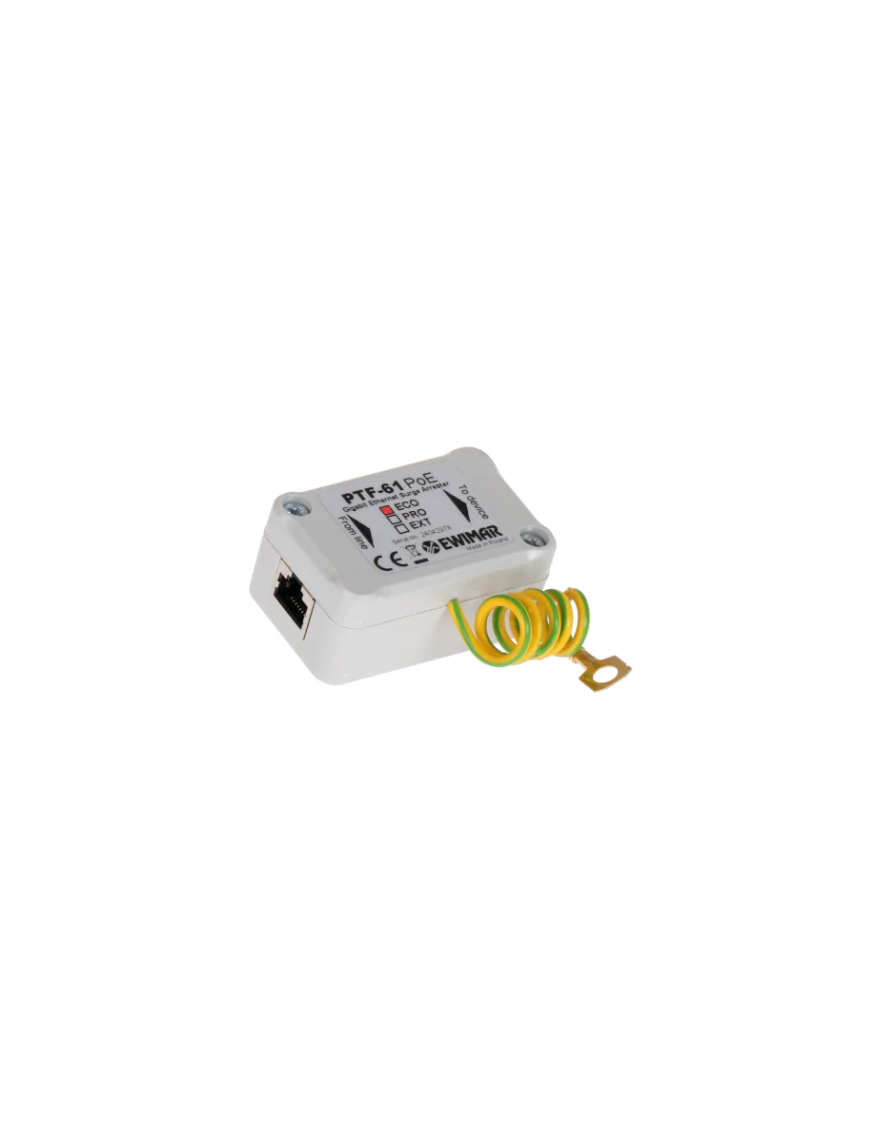

PTF-61-ECO/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę wolnostojącą z możliwością przykręcenia do ściany. Do poprawnej pracy konieczne jest właściwe uziemienie zabezpieczenia za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia.
Parametry techniczne:
Linia danych
Ilość kanałów LAN
1
Obsługiwane standardy Ethernet
10Base-T, 100Base-T, 1000Base-T
Zgodność z okablowaniem
Kategoria 5, 5e, 6 i 6a
Złącze wejściowe (strona niechroniona)
Gniazdo ekranowane RJ-45
Złącze wyjściowe (strona chroniona)
Gniazdo ekranowane RJ-45
Ilość stopni ochronnych
1 (hybrydowy)
Napięcie znamionowe DC (linia-ziemia) UN
90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC
110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP
600V
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
100A / żyłę przewodu
Napięcie znamionowe DC (linia-linia) UN
3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC
3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP
20V
Prąd wyładowczy (8/20µs, linia-linia) Iimp
100A
Element odsprzęgający
-
Chronione linie
1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz
15pF
Pojemność (linia-ziemia) @1MHz
2-3pF
Rezystancja szeregowa
0,3Ω / linię
Prąd znamionowy IN
300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN
57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC
64V DC
Poziom ochrony UP
93V
Prąd wyładowczy (8/20µs, linia-linia) Iimp
73A
Napięcie znamionowe DC (linia-ziemia) UN
90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC
110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP
600V
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
100A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE
Zgodny ze wszystkimi typami w tym Hi PoE
Cechy wspólne
Wymiary
65 x 30 x 40 (mm)
Zastosowanie
Ochrona urządzeń instalowanych wewnątrz
Sposób montażu
Obudowa wolnostojąca / przykręcana do ściany
Sposób uziemienia
Przewód
Szczelność obudowy
IP40
Temperatura pracy
-40ºC~60ºC
Zastosowanie:
Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zalecamy zastosowanie zabezpieczeń wielokanałowych serii PTU-6xx lub PTF-6xx.
Przykład zabezpieczenia 16-punktowej sieci LAN Gigabit Ethernet
