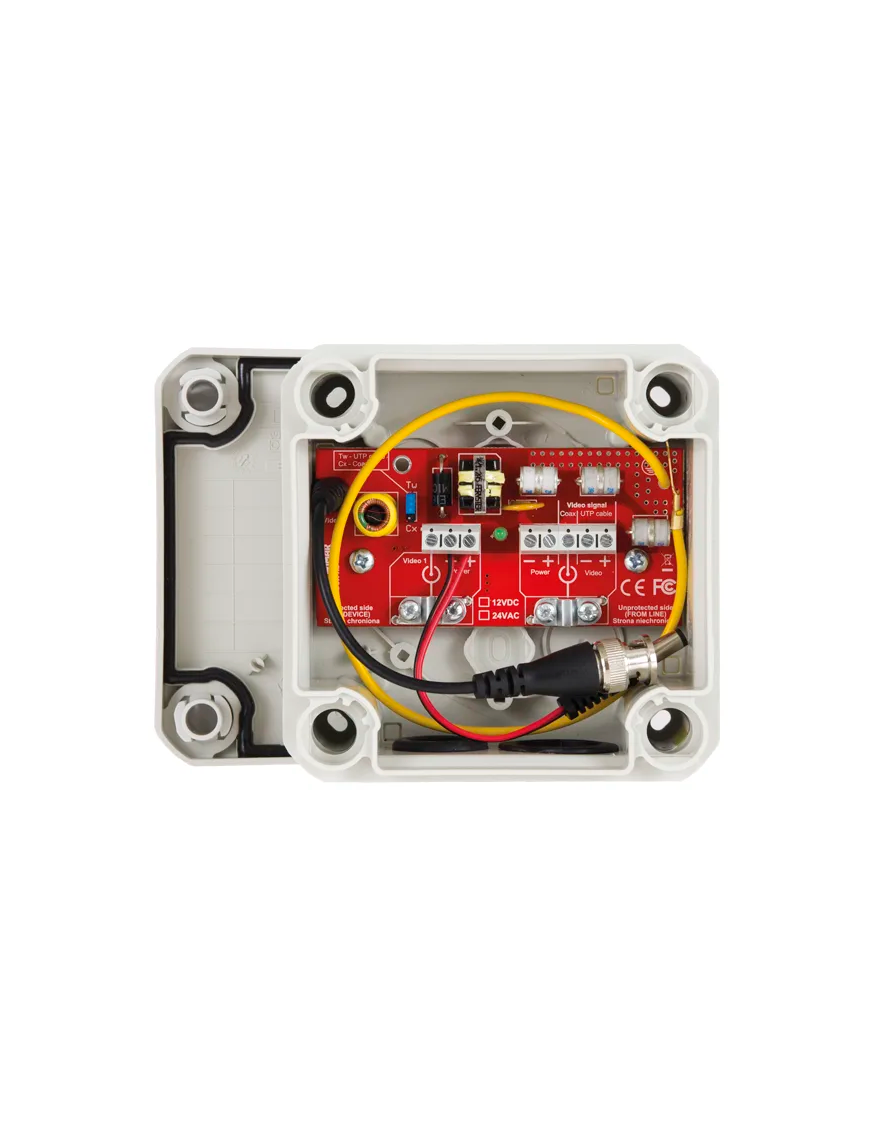

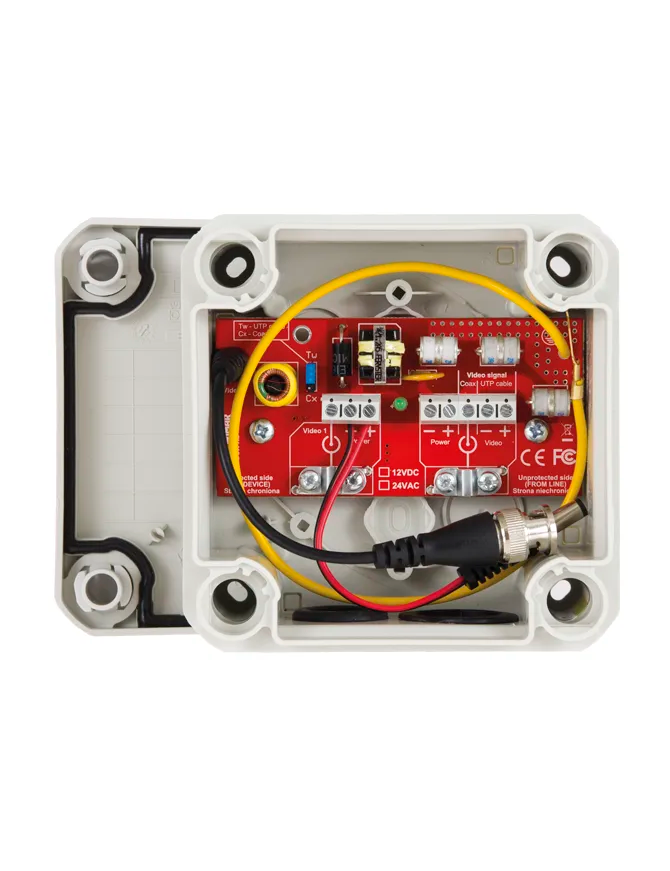

EWIMAR BOX HD-1-EXT/12VDC - Ochronniki AHD, CVI, TVI w zewnętrznej obudowie do ochrony wideo oraz zasilania 12VDC

BOX HD-1-EXT to kompaktowy ogranicznik przepięć dla jednej kamery, zawierający wiele funkcji w jednej obudowie. Stanowi pełną ochronę przed wyładowaniami atmosferycznymi, różnicami potencjałów aktami sabotażu, które przez uszkodzenie urządzenia CCTV mogą spowodować czasowy brak dozoru i rejestracji zdarzeń. Zawiera ochronę przepięciową toru Video z użyciem technologii MOSFET oraz ochronę przepięciową zasilania 12VDC z wbudowanym filtrem.

Parametry techniczne:

Zainstalowany konwerter impedancji umożliwia przesyłanie sygnału Video za pomocą przewodu koncentrycznego lub za pomocą skręconej pary (UTP) bez stosowania dodatkowych akcesoriów. Ogranicznik wyposażony jest w odpowiednie złącza BNC oraz zasilania DC, co umożliwia bardzo łatwe i szybkie podłączenie kamery bez jakichkolwiek przeróbek oryginalnych przewodów kamery.
Jeżeli ogranicznik nie znajduje się tuż przy kamerze, drugi zestaw zacisków może posłużyć do podłączenia kamery z pomocą dłuższego odcinka przewodu koncentrycznego.

Obudowa hermetyczna z dużą ilością miejsca ukrywa i zabezpiecza przed warunkami atmosferycznymi przewody kamer oraz wszelkie złącza bez potrzeby stosowania dodatkowych obudów. Duże przepusty gumowe z membranami umożliwiają wprowadzenie wiązek przewodów od kamer wraz ze złączami i joystickami. Rozwiązanie takie przyspiesza instalację, ponieważ nie ma konieczności zaciskania jakichkolwiek złącz, ponadto instalacja wygląda bardzo profesjonalnie.

Układ ochrony zasilania wyposażono w filtr, który pełni rolę eliminatora krótkich impulsów, powstających w warunkach przemysłowych oraz ze słabo filtrowanych zasilaczy. Chroni to przed pojawianiem się zakłóceń w obrazie a nawet zasilacze kamer przed ich uszkodzeniem.

Ogranicznik standardowo montowany jest tuż obok kamery na ścianie a w konieczności zamontowania kamer na słupach, dodatkowym wyposażeniem jest uchwyt U-BOX, na którym kamera jest montowana wraz z BOX HD-1. Tak zmontowany zestaw jako całość można przymocować do słupa.

Wysokiej jakości 3-stopniowy ogranicznik przepięć o wartości do 10kA / linię z zachowaniem niskiego poziomu strat, stanowi znakomite rozwiązanie dla systemów CCTV wysokiej rozdzielczości, bazujących na standardach AHD, HD-CVI oraz HD-TVI (Turbo HD) o rozdzielczości do 5Mpix. Niski poziom tłumienności przepuszcza sygnały sterujące PTZ oraz 2-kierunkowy tor Audio (zależnie od systemu).

Bezpiecznik MOSFET bardzo skutecznie eliminuje nagłe impulsy wyrównawcze, występujące pomiędzy poszczególnymi punktami uziemienia. W przypadku montażu kamer na konstrukcjach metalowych, w czasie wyładowania atmosferycznego, nagłych przerw w zasilaniu energetycznym a nawet podczas podłączania ze sobą poszczególnych urządzeń CCTV, występują wyrównawcze impulsy prądowe - są one przyczyną wielu uszkodzeń kamer. Bezpiecznik MOSFET wykrywa występowanie impulsów wyrównawczych i w czasie 1uS odłącza obwód wejściowy od wejściowego, co zapobiega przepływaniu przez obwody Video krótkich, lecz destrukcyjnych prądów.

Zastosowanie:
