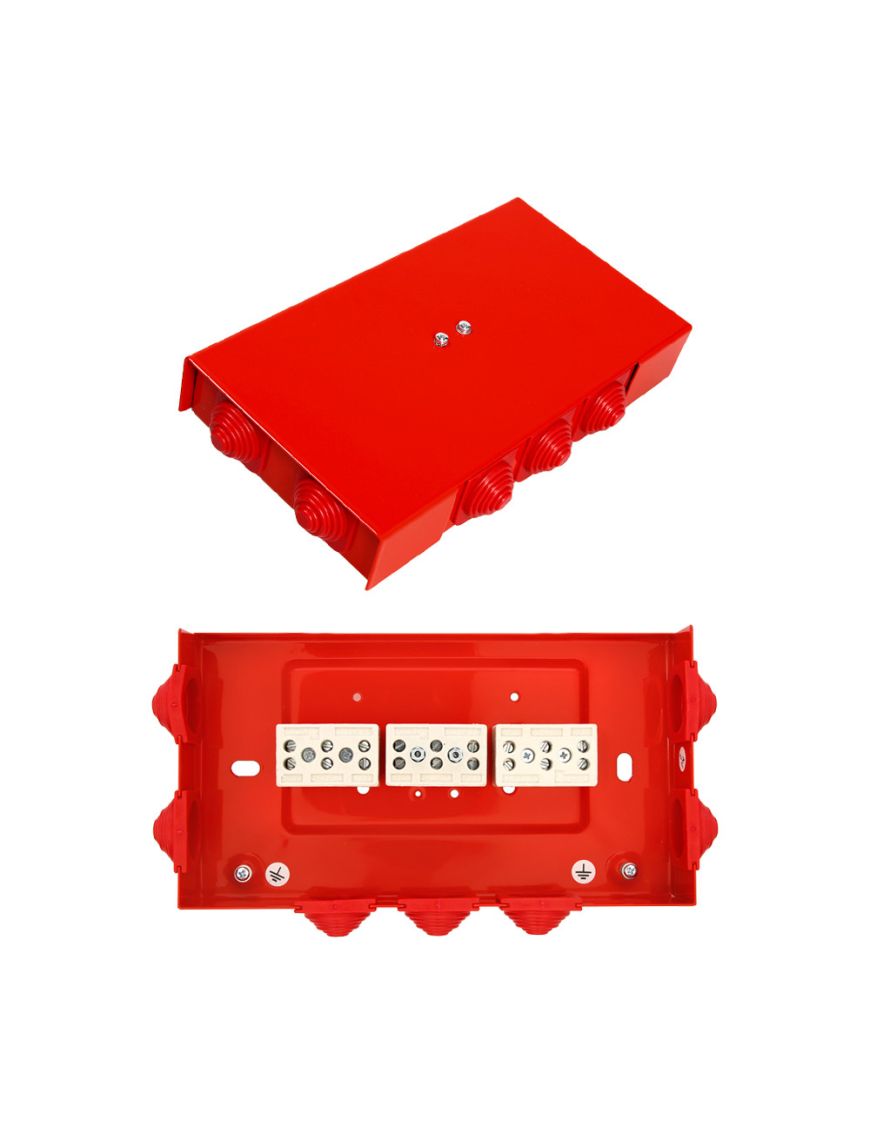

W2 PIP-2AN / Przelotowa / 9x6mm2 - Puszka instalacyjna przeciwpożarowa prostokątna, Przelotowa 9x6mm2

Opis:

Głównym zadaniem puszek typu PIP-2AN jest zapewnienie ciągłości linii sygnałowej (zasilania) po spaleniu się (uszkodzeniu) sygnalizatora lub innego odbiornika i niedopuszczenie do wyeliminowania z działania sygnalizatorów (lub innych urządzeń) znajdujących się poza strefą pożaru. Puszki instalacyjne przeciwpożarowe typu PIP-2AN stosowane są w systemach sygnalizacji pożarowej (SSP) do łączenia oraz rozgałęziania przewodów podłączeniowych (odmiany przelotowe i rozgałęźne), jak i również podłączenia odbiorników (odmiana z bezpiecznikiem). Montaż puszek powinien być wykonany zgodnie z zapisami zawartymi w Krajowej Ocenie Technicznej.

• puszka instalacyjna PIP-2AN stosowana jest w systemach sygnalizacji pożarowej
• posiada klasę podtrzymania funkcji elektrycznych E90
• 2-9 torów prądowych o przekrojach 4-6 mm² (w zależności od odmiany)
• zadaniem puszki jest zapewnienie ciągłości linii sygnałowej
• występuje w odmianach: z bezpiecznikiem (PIP-2AN/0,375A), przelotowa (PIP-2AN/ Przelotowa/6x4mm2, PIP-2AN/Przelotowa/9x4mm2, PIP-2AN/Przelotowa/9x6mm2) rozgałęźna (PIP-2AN/Rozgałęźna/4mm2, PIP-2AN/Rozgałęźna/3żyły/4mm2, PIP-2AN/ Rozgałęźna/3 żyły/6mm2)
• charakteryzuje się prostym (przelotowym) lub kątowym (rozgałęźnym) sposobem prowadzenia linii sygnalizacyjnej (w zależności od odmiany)
• umożliwia wprowadzenie przewodów od strony podłoża (PIP-2AN/0,375A, PIP-2AN/Rozgałęźna/4mm2)

Schemat połączeń:

Dane techniczne:
