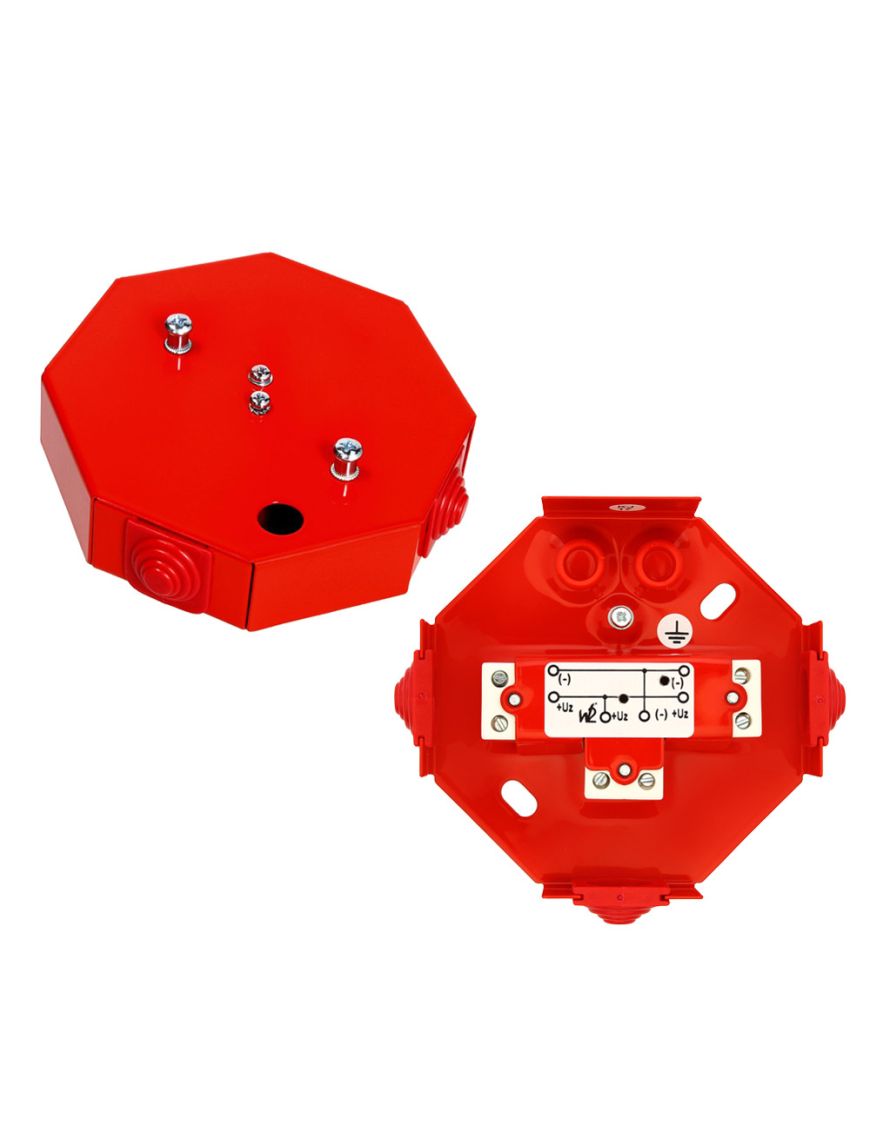

W2 PIP-1AN / ROZGAŁĘŹNA - Puszka instalacyjna przeciwpożarowa ośmiokątna, Rozgałęźna

Opis:

Puszki instalacyjne PIP-1AN znajdują zastosowanie w systemach sygnalizacji pożaru.

Głównym zadaniem puszek typu PIP-1AN jest zapewnienie ciągłości linii sygnałowej (zasilania) po spaleniu się (uszkodzeniu) sygnalizatora lub innego odbiornika i niedopuszczenie do wyeliminowania z działania sygnalizatorów (lub innych urządzeń) znajdujących się poza strefą pożaru. Puszki instalacyjne przeciwpożarowe typu PIP-1AN stosowane są w systemach sygnalizacji pożarowej (SSP) do łączenia oraz rozgałęziania przewodów podłączeniowych (PIP-1AN/Rozgałęźna). Montaż puszek powinien być wykonany zgodnie z zapisami zawartymi w Krajowej Ocenie Technicznej.

• puszka instalacyjna PIP-1AN stosowana jest w systemach sygnalizacji pożaru
• posiada klasę podtrzymania funkcji elektrycznych E90
• 2 tory prądowe o maksymalnym przekroju 4 mm²
• zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora                  i niedopuszczenie do wyeliminowania z działania sygnalizatorów (urządzeń) znajdujących się poza strefą pożaru
• przeznaczona jest do podłączenia sygnalizatorów np. serii SA-K oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.
• charakteryzuje się prostym (przelotowym) i kątowym (rozgałęźnym) sposobem prowadzenia linii sygnalizacyjnej
• umożliwia montaż sygnalizatora W2 bezpośrednio na puszce
• umożliwia wprowadzenie przewodów do puszki od strony podłoża

Schemat połączeń:

Dane techniczne:
