Opis:

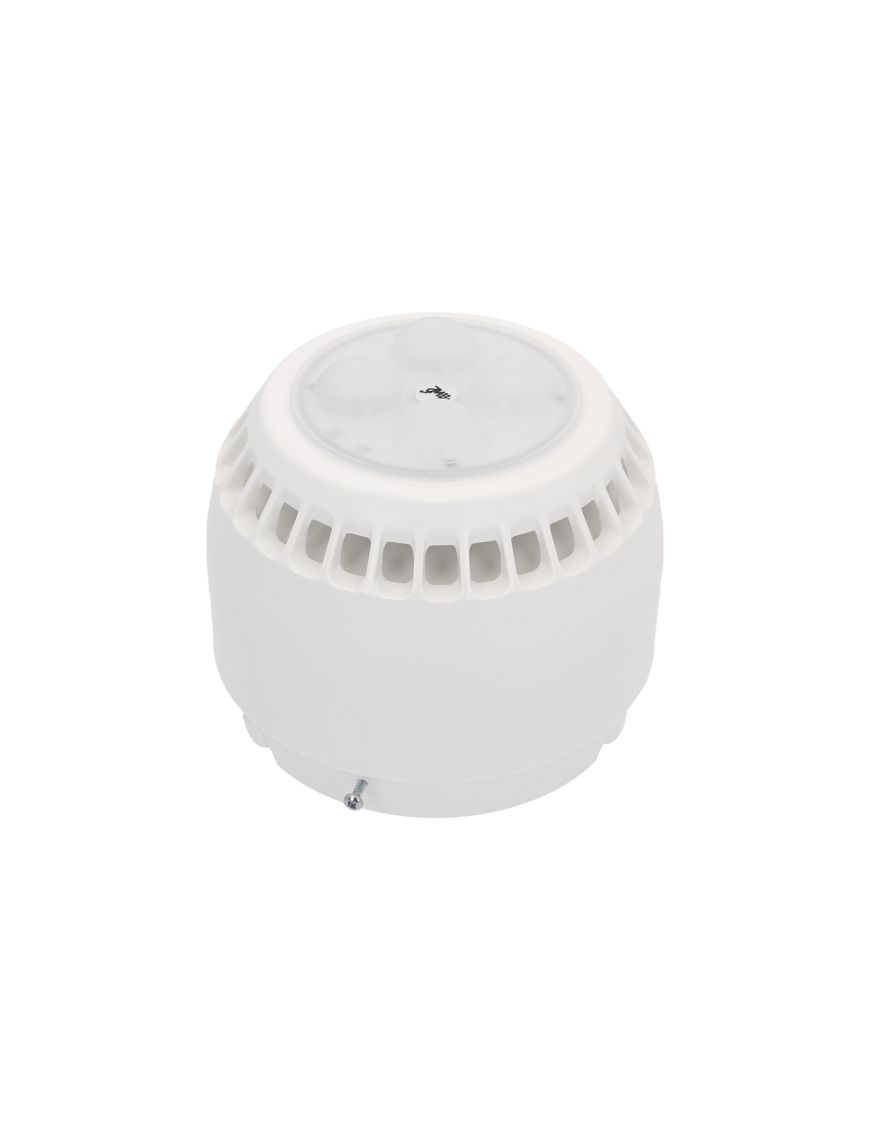

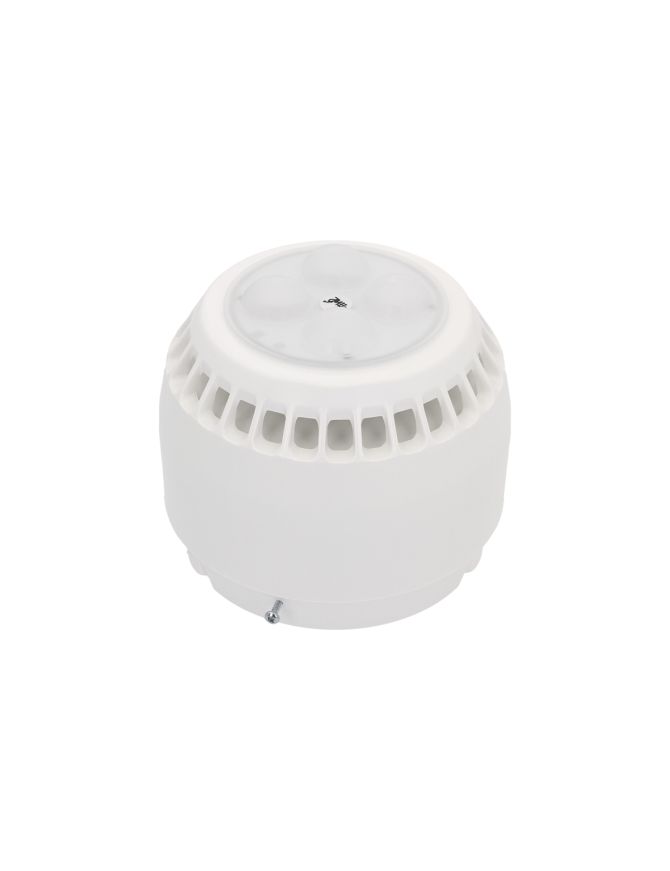

Sygnalizator akustyczno-optyczny SAO-P8 przeznaczony jest do sygnalizowania pożaru sygnałem akustycznym wraz z sygnałem optycznym. Sygnalizator SAO-P8 przeznaczony jest do instalacji wewnątrz budynków.
Sekwencja sygnału alarmowego zgodna z normą EN 54-3:2001+A1:2002+A2:2006.
Optyka zgodna z normą EN 54-23:2010.
Wysoki poziom dźwięku generowanego sygnału alarmowego.
Dostępnych 16 wzorów sygnału alarmowego.
Funkcja stopniowego narastania poziomu dźwięku.
Wbudowany potencjometr umożliwiający regulację głośności.
Możliwość wyboru 1 z 4 brył optycznych (3,6,9,12m).
Solidna obudowa o wytrzymałości mechanicznej IK07.
Ogranicznik prądu rozruchowego.
Funkcja synchronizacji sygnalizatorów podczas pracy w sieci (część akustyczna oraz część optyczna).
Możliwość synchronizacji również z:
Współpracuje z: PIP-1AN, PIP-3AN, OM-1, OZ-50-3, WSD-1.
Schemat połączeń:
Numer mikroprzełącznika
Oznaczenie
Funkcja
1
M/S
Wybór trybu pracy MASTER (ON) / SLAVE (OFF)
2
S0
Wybór wzoru dźwięku
3
S1
Wybór wzoru dźwięku
4
S2
Wybór wzoru dźwięku
5
S3
Wybór wzoru dźwięku
6
VR
Opcja stopniowego narastania poziomu dźwięku (ON)
7
L0
Wybór bryły optycznej
8
L1
Wybór bryły optycznej
*Opis nastaw mikroprzełączników sygnalizatora SAO-P8
Dane techniczne:
Typ sygnalizatora
akustyczno-optyczny
Napięcie zasilania
16-32,5 V DC
Pobór prądu w stanie spoczynku
0 mA
Pobór prądu w stanie alarmowania
<94 mA*
Pobór mocy w stanie alarmowania
<2,26 W*
Poziom dźwięku w odległości 1 m
>100 dB*
Częstotliwość błysku
0,5 Hz
Czas błysku
~150 ms
Czas pomiędzy błyskami
~1850 ms
Kategoria obszaru pokrycia
O
Rodzaj środowiska pracy
Typ A
Temperatura pracy
od -10°C do +55°C
Stopień ochrony (kod IP)
IP33
Stopień ochrony (kod IK)
IK07
Max. przekrój przewodu
2,5 mm2
Wymiary
Ø114×100 mm
Masa
~275 g
*dotyczy ustawień fabrycznych (zasilanie Uz=24V DC, syrena pożarowa, potencjometr ustawiony na maksimum, stopniowe narastanie poziomu dźwięku włączone, bryła 3m)
Kod towaru:
W2 Sygnalizator SAO-P8/BM
Stan:
Nowy
