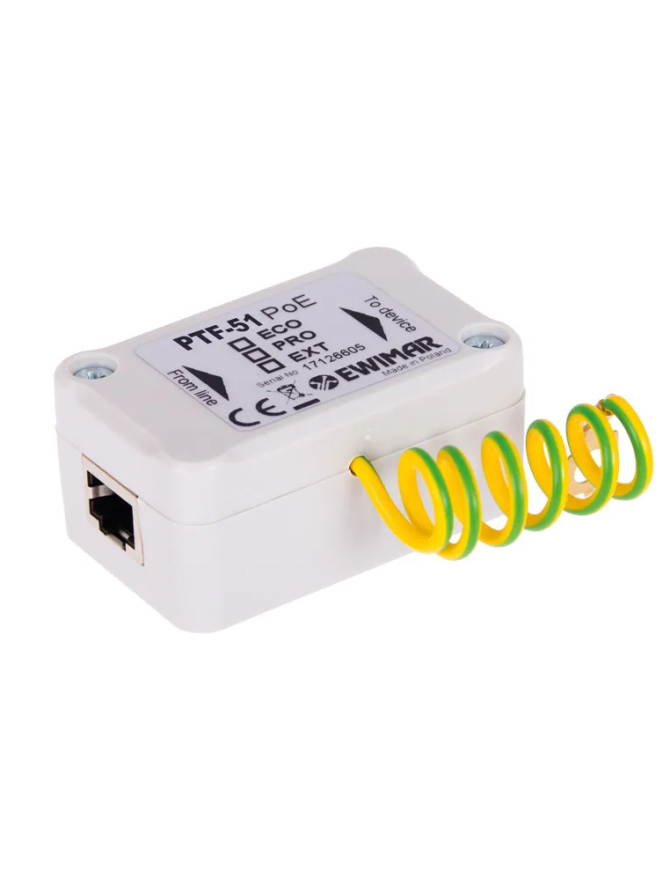

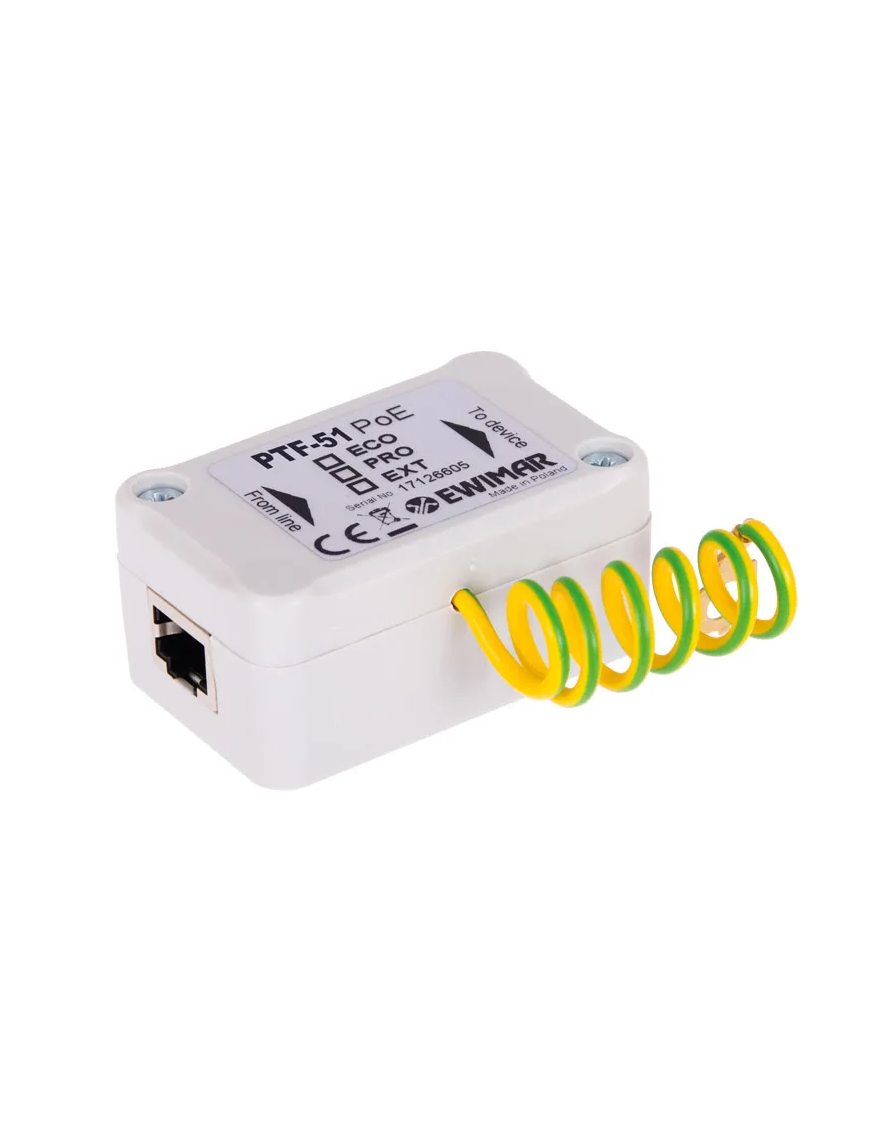

Zabezpieczenie przeciwprzepięciowe LAN o podwyższonej wytrzymałości udarowej, przeznaczone jest do ochrony przeciwprzepięciowej urządzeń pracujących w sieci LAN, w tym kamery IP, komputery PC, przełączniki LAN, sterowniki automatyki przemysłowej i budynków. Kompatybilne z sieciami Ethernet 10Base-T oraz 100Base-T, wykorzystującymi okablowanie kategorii 5, 5e, 6 oraz 6a. Każda żyła obwodu transmisji danych oraz zasilania PoE, chroniona jest przed udarami do 2,5kA z bezpośrednim odprowadzaniem ładunku do ziemi. Wysokiej jakości obwody drukowane wraz ze strojonymi parami różnicowymi, zapewniają bardzo dobre parametry transmisyjne i przyczyniają się do eliminacji przesłuchów, które są przyczyną niestabilnej pracy sieci LAN.
Produkt przeznaczony jest do instalacji, w których chociaż jedno z urządzeń końcowych sieci LAN znajduje się wewnątrz budynku lub w inny sposób jest narażone na przeniknięcie do instalacji ładunków o dużych wartościach. Dwa stopnie ochronne z funkcją odsprzęgania, skutecznie eliminują przepięcia względem ziemi oraz powstające wewnątrz par transmisyjnych.
Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Moc zasilania PoE przekazywana przez ogranicznik może wynosić maksymalnie 60W (kompatybilność z HiPoE).
PTF-51-PRO/PoE zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC.
|
Linia danych
|
|
|
Ilość kanałów LAN
|
1 |
|
Obsługiwane standardy Ethernet
|
10Base-T, 100Base-T |
|
Zgodność z okablowaniem
|
Kategoria 5, 5e, 6 i 6a |
|
Złącze wejściowe (strona niechroniona)
|
Gniazdo ekranowane RJ-45 |
|
Złącze wyjściowe (strona chroniona)
|
Gniazdo ekranowane RJ-45 |
|
Ilość stopni ochronnych
|
2 (GDT, TVS) |
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC |
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC |
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V |
|
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
|
2,5kA / żyłę przewodu |
|
Prąd piorunowy (10/350µs, linia-ziemia) Iimp
|
1kA |
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC |
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC |
|
Poziom ochrony 1kV/μs (linia-linia) UP C3
|
20V |
|
Prąd wyładowczy (8/20µs, linia-linia) Iimp
|
100A |
|
Element odsprzęgający
|
Rezystor udarowy |
|
Chronione linie
|
1-2, 3-6 |
|
Pojemność (linia-linia) @1MHz
|
6-15pF |
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF |
|
Rezystancja szeregowa
|
2,2Ω / linię |
|
Prąd znamionowy IN
|
300mA / linię |
|
Linia PoE
|
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC |
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC |
|
Poziom ochrony UP
|
93V |
|
Prąd wyładowczy (8/20µs, linia-linia) Iimp
|
100A |
|
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
|
2,5kA |
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC |
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC |
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V |
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8) |
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,23W @48VDC |
|
IEEE 802.3af, opcja B: 0,13W @48VDC |
|
|
IEEE 802.3at, opcja A: 0,68W @54VDC |
|
|
IEEE 802.3at opcja B: 0,35W @54VDC |
|
|
IEEE 802.3bt, Typ 3, opcja AB: 0,8W @54VDC |
|
|
*) dane dla maksymalnego przewidzianego obciążenia |
|
|
Cechy wspólne
|
|
|
Wymiary
|
65 x 30 x 40 (mm) |
|
Zastosowanie
|
Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
|
Sposób montażu
|
Obudowa wolnostojąca / przykręcana do ściany |
|
Sposób uziemienia
|
Przewód |
|
Szczelność obudowy
|
IP40 |
|
Temperatura pracy
|
-40ºC~60ºC |
Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Jeżeli po stronie zewnętrznych kamer IP zastosowano ochronnik serii PRO, po stronie switcha LAN należy zastosować ochronnik wielokanałowy minimum serii PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca.
Jeżeli zabezpieczenia serii PRO będą łączone z patch panelem LAN, musi on być oparty na złączach typu Keystone. Standardowe patch panele z gniazdami LSA (Krone) posiadają zbyt małą wytrzymałość udarową obwodów drukowanych i mogą ulec uszkodzeniu.
