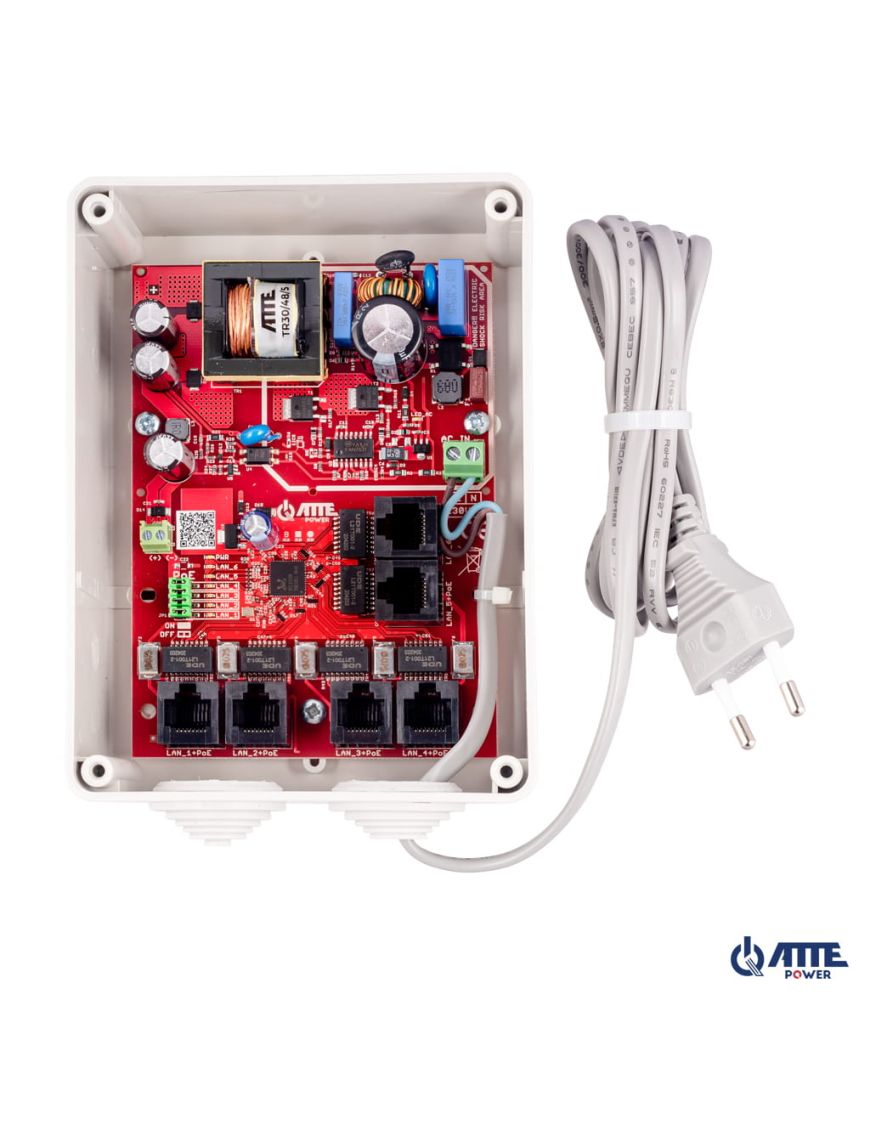

ATTE IPB-5-10A-S4 - Zestaw do 5 kamer IP switch PoE 5P+1UP

PB-5-10A-S4 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania niewielkich systemów telewizji przemysłowej IP. Urządzenie nadaje się do montażu zaraz po wyjęciu z pudełka, a obudowa o klasie odporności IP55 daje swobodę montażu wewnątrz, lub na zewnątrz budynku.

Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Wersja "Basic" (IPB) oznacza, że urządzenie należy do linii produktów o podstawowej funkcjonalności i możliwie prostej konstrukcji

W nowej wersji z literką A w nazwie zasilanie PoE przesyłane jest po wszystkich parach kabla UTP co wpływa korzystnie na zmniejszenie spadków napięć. Zwiększony przekrój oraz podwyższone do 55VDC napięcie zasilania pozwala zachować prawidłową wartość napięcia na końcu dłuższych torów dla odbiorników PoE większej mocy. Powyższe właściwości mają bezpośrednie zastosowanie przy wydłużaniu bądź rozgałęzieniu linii z wykorzystaniem aktywnych extenderów IP PoE np. xPoE-3-11A oraz xPoE-4-11A-HS.

• niewielkie rozmiary
• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 40W mocy na pojedynczy port PoE (sumarycznie 90W budżetu mocy)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność zintegrowanego zasilacza (>90%)
• dodatkowe złącze śrubowe ułatwia "podebranie" zasilania 55VDC do innych urządzeń
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm
• możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)
• w komplecie kabel zasilający oraz 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55

Przykładowe zastosowania:

Przykładowa konfiguracja IPB-5-10A-S4

Przykładowa konfiguracja IPB-5-10A-S4 z wyniesionym punktem kamerowym

Przykładowa konfiguracja IPB-5-10A-S4 z wyniesionym punktem kamerowym

Przykładowa konfiguracja IPB-5-10A-S4 z wyniesionym punktem kamerowym

Przykładowa konfiguracja IPB-5-10A-S4 z kaskadowym połączeniem ekstenderów xPoE-3-11A
