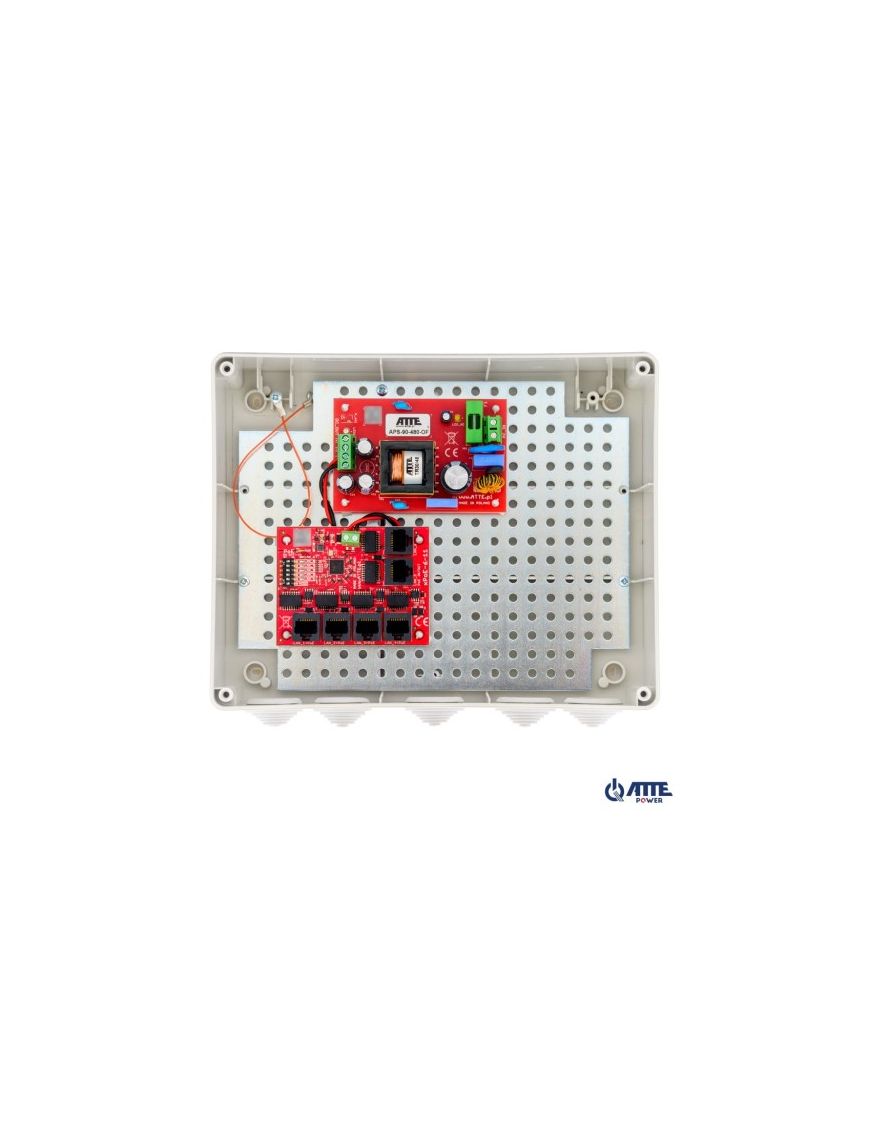

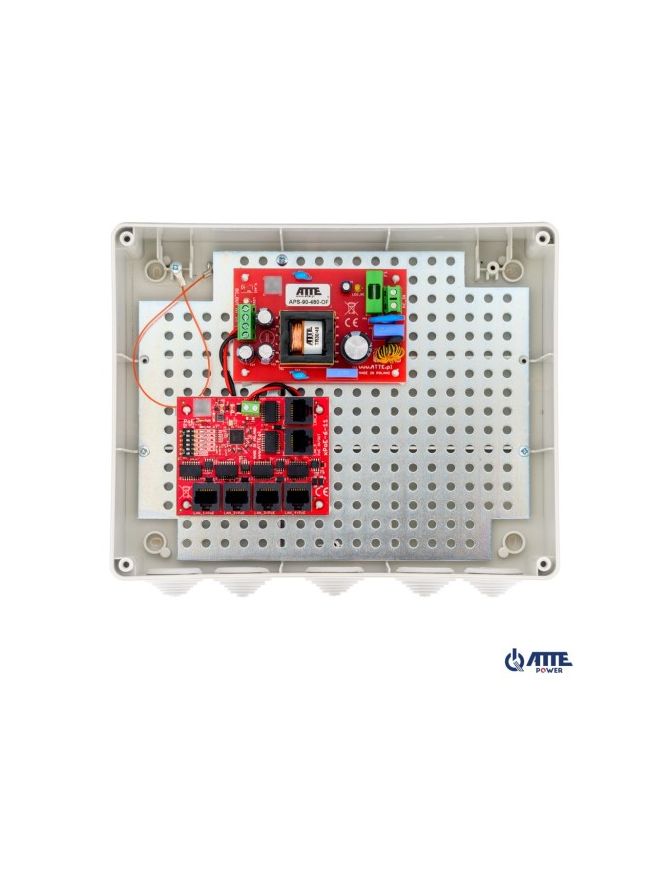

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-L3, zasilacz 96W, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range
Najważniejsze cechy i funkcje:
W skład zestawu wchodzą:
1x obudowa ABOX-L3
1x zasilacz APS-90-480-OF
1x switch xPoE-6-11-OF
IP-5-11-L3 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.
Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m
Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.
Uwagi:
Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.
Całkowita ilość portów: | 5 Portów PoE, 1 Port UpLink |
Porty PoE OUT: | LAN 1 ... LAN 5 PoE Passive |
Porty PoE IN/OUT: | LAN 5 PoE Passive |
Porty LAN 10/100Mbps: | LAN 1 ... LAN 6 |
Porty LAN + PoE OUT 10/100Mbps: | LAN 1 ... LAN 5 |
Porty LAN Long Range: | LAN 1 ... LAN 4 - 10Mbps zasięg do 280 m |
Napięcie wejściowe: | 190 ... 260 VAC, 50 Hz |
Napięcie wyjściowe PoE: | 48 VDC +/- 2% |
Maksymalna moc wyjściowa z portu: | PoE Passive LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W |
Kontrola zasilania na wyjściu: | Przełącznik PoE ON/OFF - pozycje 2...6 (LAN 1...LAN 5) |
Zabezpieczenia przepięciowe: | LAN 1 ... LAN 6 |
Zabezpieczenia przeciążeniowe: | LAN 1 ... LAN 4 Zabezpieczenie przeciążeniowe 0,75A LAN 5 Zabezpieczenie przeciążeniowe 1,25A |
Typ zasilacza: | Sieciowy SMPS |
Moc zasilacza - ciągła: | 96 W |
Sprawność: | 92% @90 W |
Zabezpieczenie wejścia zasilacza: | Bezpiecznik topikowy zwłoczny 3,15 A |
Zabezpieczenie wyjścia zasilacza: | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A |
Zabezpieczenie termiczne zasilacza: | TSD 130°C - wymaga restartu zasilacza |
Sygnalizacja napięcia z sieci: | LED_AC (żółty) - obecność napięcia sieci |
Sygnalizacja napięcia wyjściowego: | LED 1 (zielony) - obecność napięcia wyjściowego |
Sygnalizacja PoE: | LED LAN 1 ... LAN 5 (czerwony) - obecność zasilania PoE |
Sygnalizacja transmisji: | LED LAN 1 ... LAN 6 (zielony) - link i transmisja danych |
Zakres temperatur pracy: | -25°C ... +50°C |
Wymiary (S x W x G): | 240 x 190 x 90 mm |
Waga: | 0,95 kg |
Stopień ochrony: | IP55 |
Obudowa: | ABOX-L3 / tworzywo / szary / zaślepki 5 x 29 mm |
Montaż: | Naścienny, uchwyty montażowe |
Kod EAN: | 5902143690269 |
Kod PKWiU: | 26.30.23.0 |
Kod HS: | 8517 62 |
Kod CN2020: | 8517 62 00 |
