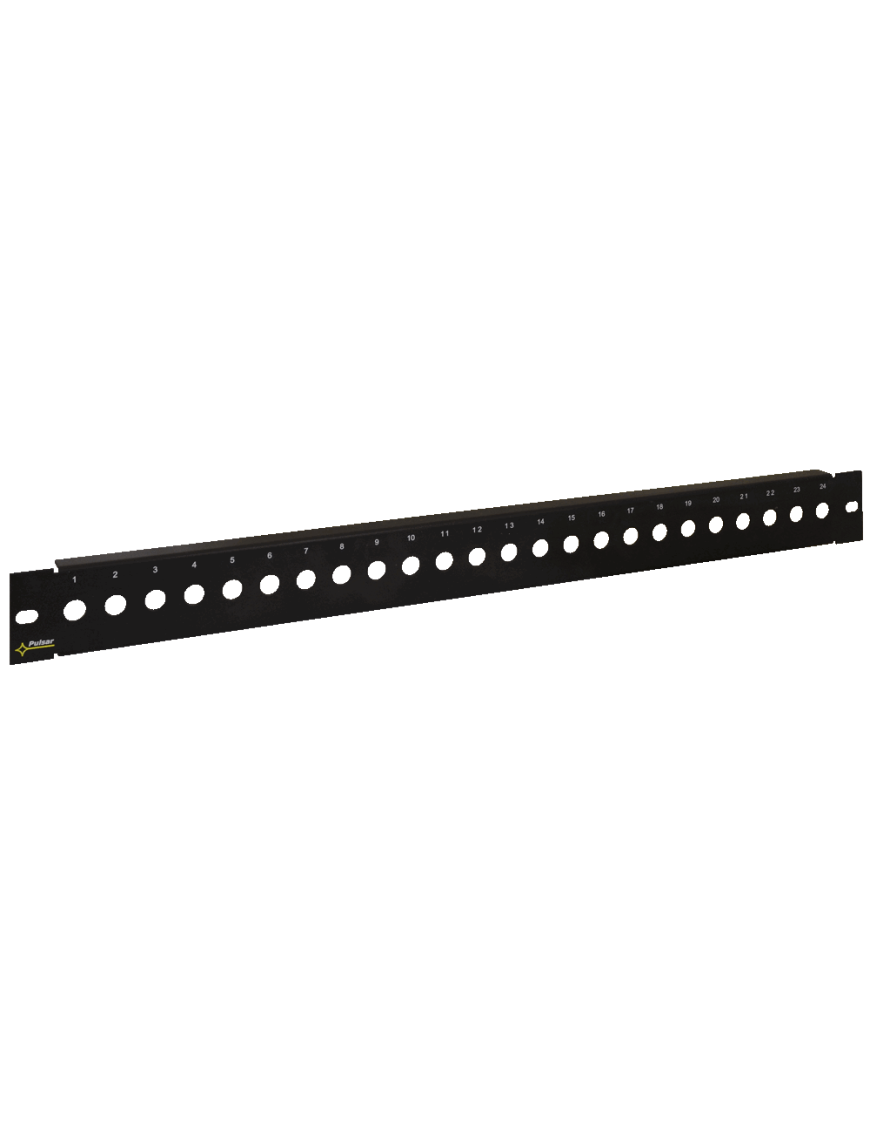

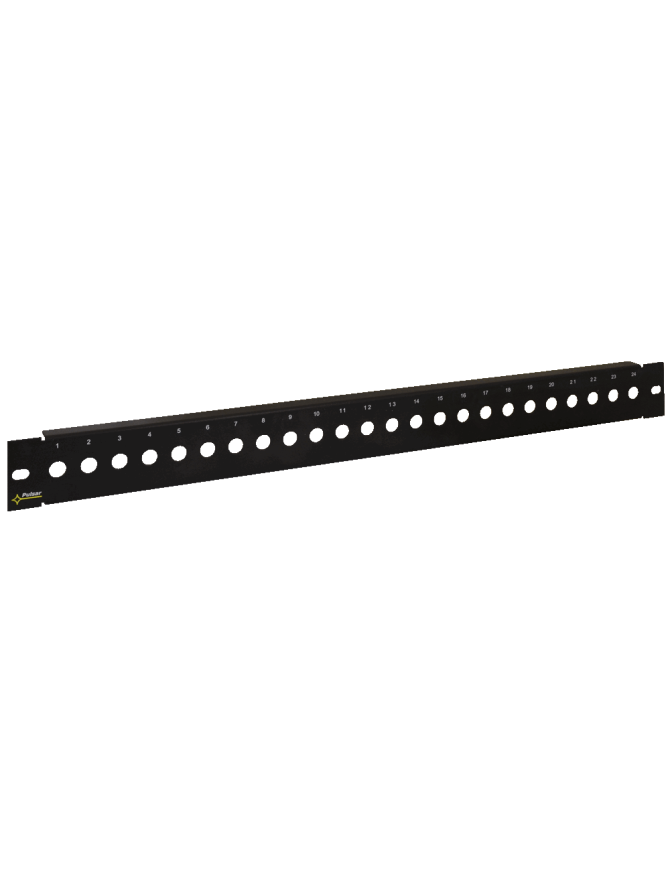

Ramka (patch panel) przeznaczona jest do montażu do 24 złączy typu „F” w szafach RACK w standardzie 19”. Element ten wyposażony w złącza stanowi zakończenie okablowania strukturalnego dla kabli systemów RTVSAT (kable koncentryczne 75 Ohm). Takie moduły stosowane są w instalacjach o których mowa w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 22.11.2012 §192f, pkt. 1 pp2 dotyczących przygotowania okablowania w budynkach wielorodzinnych (AIZ – Antenowe Instalacje Zbiorcze). Oprócz modułów przeznaczonych do krosowania przewodów koncentrycznych, stosowane są również moduły do krosowania przewodów typu skrętka komputerowa i przewodów światłowodowych. Wszystkie te moduły popularnie nazywane są krosownicami. Krosownica w celu uporządkowania przewodów posiada numerowane pola modułów.
Uwaga! Dostarczana ramka (patch panel) nie jest wyposażona w złącza „F”.
| Wymiary montażowe | 19" x 1U montaż doczołowy, w komplecie 2 śruby M6 + koszyki |
| Wymiary | 484 x 44.5 [+/-2 mm] |
| Miejsce na moduły | 24 szt., F |
| Montaż | RACK 19" |
| Wykonanie | blacha DC01, 1mm, RAL9005 (czarny), metalowa |
| Gwarancja | 2 lata od daty produkcji |
| Uwagi | - ramka nie posiada złącz „F” |
Ramka patch panel przeznaczona do montażu 24 złączy typu „F”
