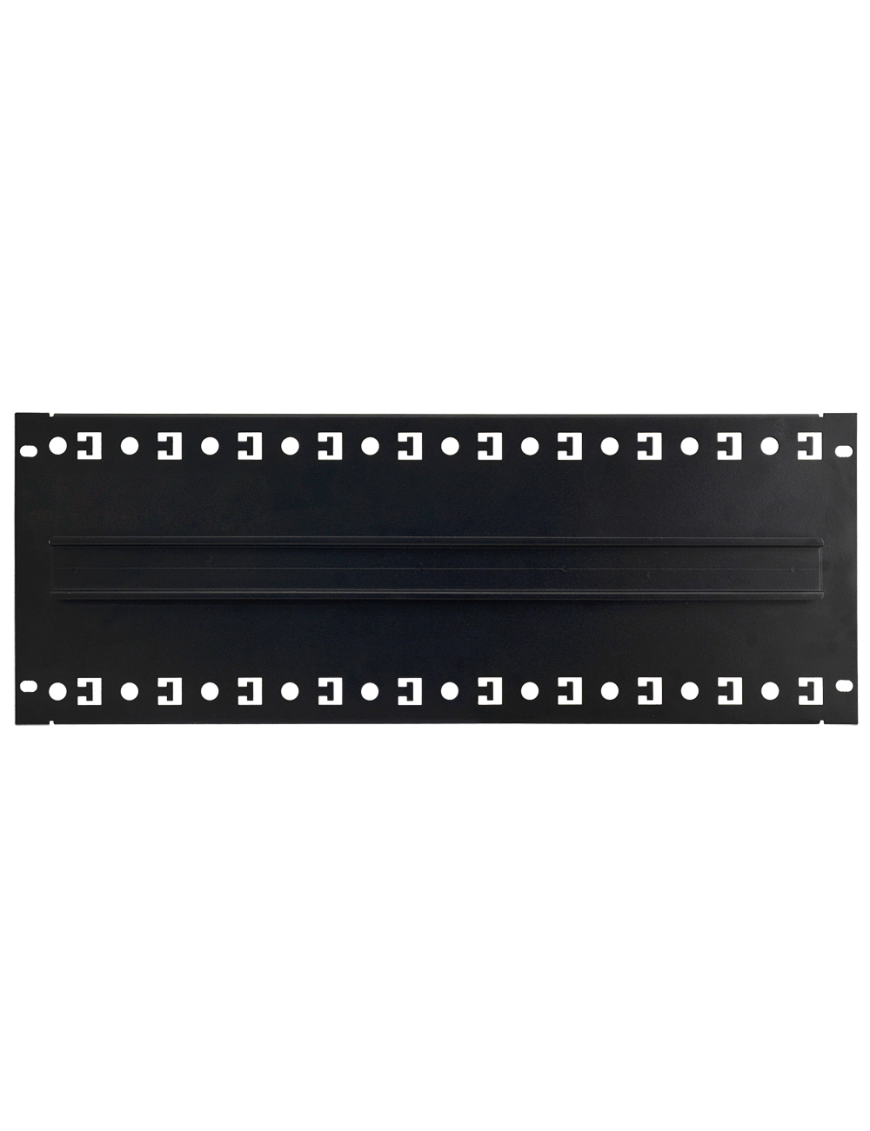

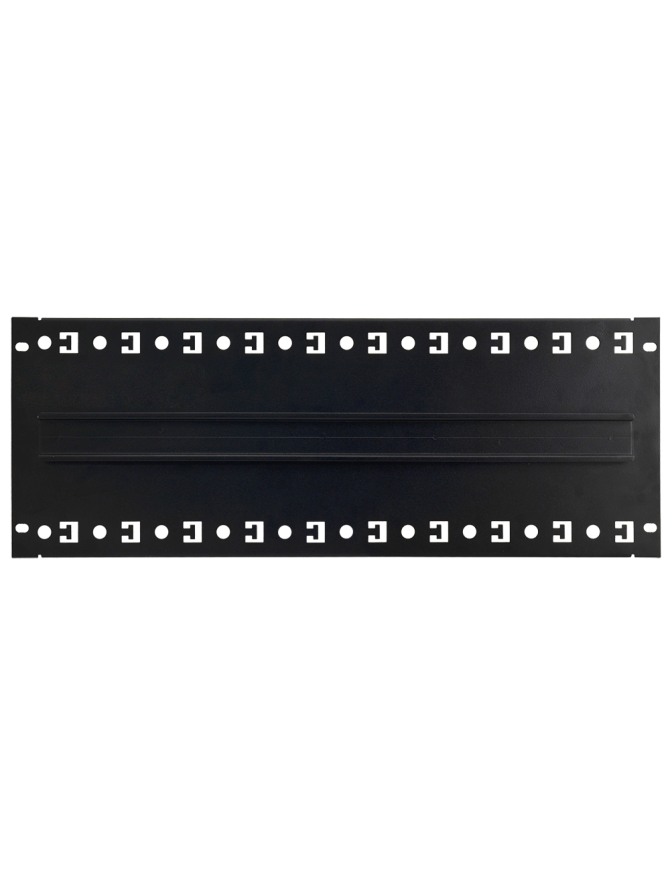

Blacha montażowa RADIN o wysokości 4U z szyną DIN przeznaczona jest do montażu urządzeń na szynę DIN w tylnej części szafy RACK 19”. Połączenie szyny wraz z blachą gwarantuje sztywne zamontowanie urządzenia na szynie włącznie z możliwością przymocowania kabli zasilających/sygnałowych do płyty montażowej. RADIN stanowi ekonomiczną alternatywę dla obudów ARADIN 1, 2, 3 montowanych w szafach RACK 19".
Parametry techniczne:
Wymiary montażowe |
19" x 4U x 21mm montaż doczołowy, w komplecie 4 śruby M6 + koszyki |
Wymiary |
483 x 176 x 21 [+/-2 mm] |
Szyna DIN |
1 x 440mm, "S": 24 szt. |
Montaż |
RACK 19" |
Wykonanie |
blacha DC01, 1mm, RAL9005 (czarny), metalowa
|
Gwarancja |
2 lata od daty produkcji |
Poniżej przedstawiamy przykładowy schemat wykorzystania RADIN:
