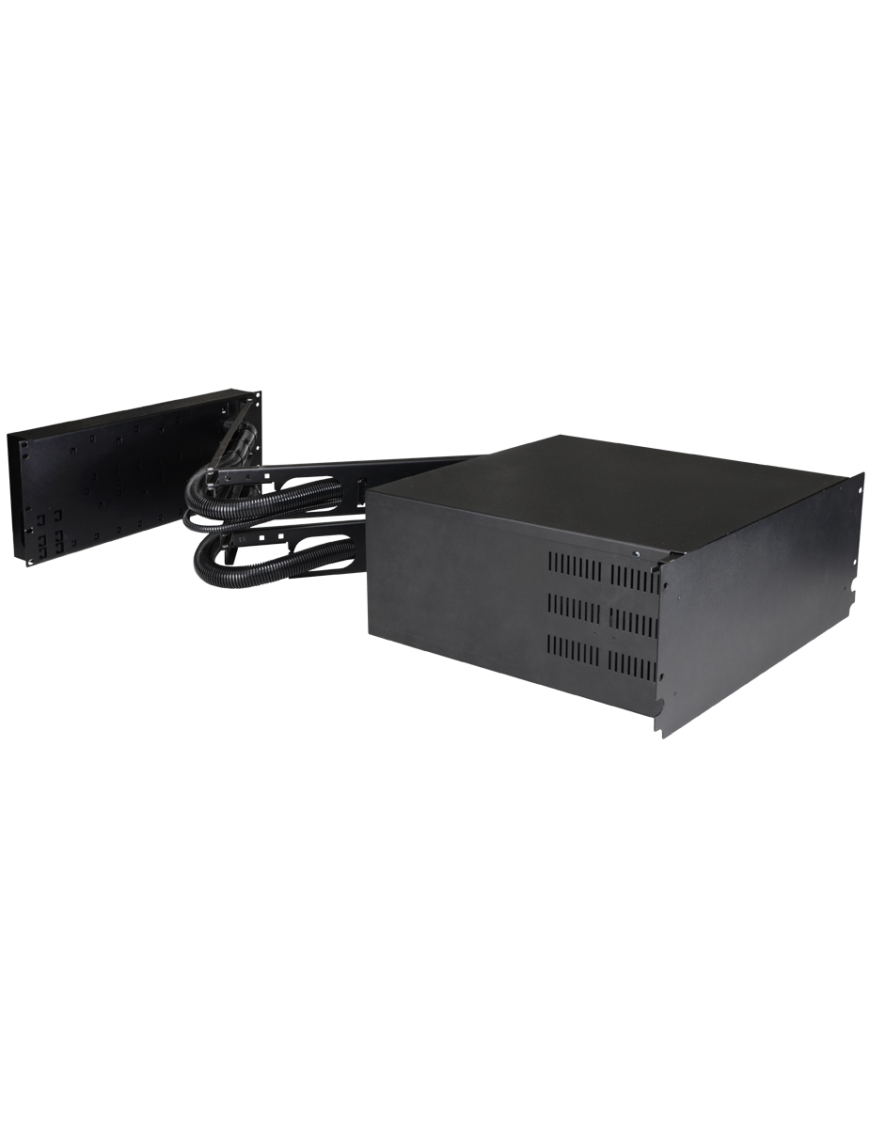

Obudowa metalowa RACK-Security przeznaczona jest do montażu centrali alarmowej wraz z modułami wejść/wyjść w stojących szafach RACK19” o głębokościach 800 lub 1000mm. Składa się z dwóch elementów:
1. Krosownica – służy do przejścia pomiędzy instalacją wykonaną na przewodzie z drutu (typu YTDY 6x0,5) na elastyczną linkę doprowadzającą do centrali sygnały i zasilanie.
2. Wysuwana obudowa wysokości 4U– w tej części montowana jest centrala alarmowa z modułami wejść i wyjść, posiada miejsce na akumulator 17Ah, transformator, wentylator ARAW45 (transformator i wentylator nie są w zestawie). Część nośną obudowy stanowią szyny lub dobierane w zależności od głębokości szafy RACK (nie są w zestawie). Obudowa wyposażona jest w 6 płytek PCB do podłączenia przewodów sygnałowych, zasilających i sterujących. Każda z płytek posiada 8 par złącz przystosowanych do pracy przy napięciu 30VDC i maksymalnym prądzie 1,5A. Dodatkowo została wyposażona w płytkę zasilająca 230VAC. Obudowa posiada 3 zabezpieczenia antysabotażowe:
1. Wysunięcie obudowy z profili RACK
2. Otwarcie obudowy
3. Otwarcie krosownicy
| Przeznaczenie | Obudowa metalowa RACK-Security przeznaczona jest do montażu centrali alarmowej wraz z modułami wejść / wyjść w stojących szafach RACK 19″ o głębokościach 800 lub 1000mm |
| Centrale | Satel, Risco, DSC, Paradox, Pyronix, Crow, Roel, EBS, Telmor, Pulsar, Texecom, Roger |
| Miejsce na akumulator | 1 x 7Ah / 1 x 17Ah |
| Wymiary montażowe | 19" x 4U x 656mm do montażu w szafie RACK należy użyć szyn ARAS: - ARAS800 dla szaf RACK o głębokości D=800 - ARAS1000 dla szaf RACK o głębokości D=1000 |
| Wymiary | 395 x 159 x 400 [+/-2 mm] |
| Obciążenie statyczne | 30kg - z szynami ARAS... (pełny wysuw obudowy) |
| Płyta montażowa | blacha, 155 x 278 [+/-2 mm] blacha uchylna, 370 x 284 [+/-2 mm] |
| Płytka PCB | sygnałowe: 48 linie (30VDC/1.5A) zasilające: 230VAC/max.5A |
| Zabezpieczenia | tamper – otwarcie obudowy, tamper – otwarcie krosownicy, wysunięcie obudowy z profili RACK |
| Montaż | RACK 19" |
| Wykonanie | blacha DC01, 1mm, 1.5mm, RAL9004 (czarny), metalowa |
| Stopień szczelności | IP 20 |
| Gwarancja | 2 lata od daty produkcji |
