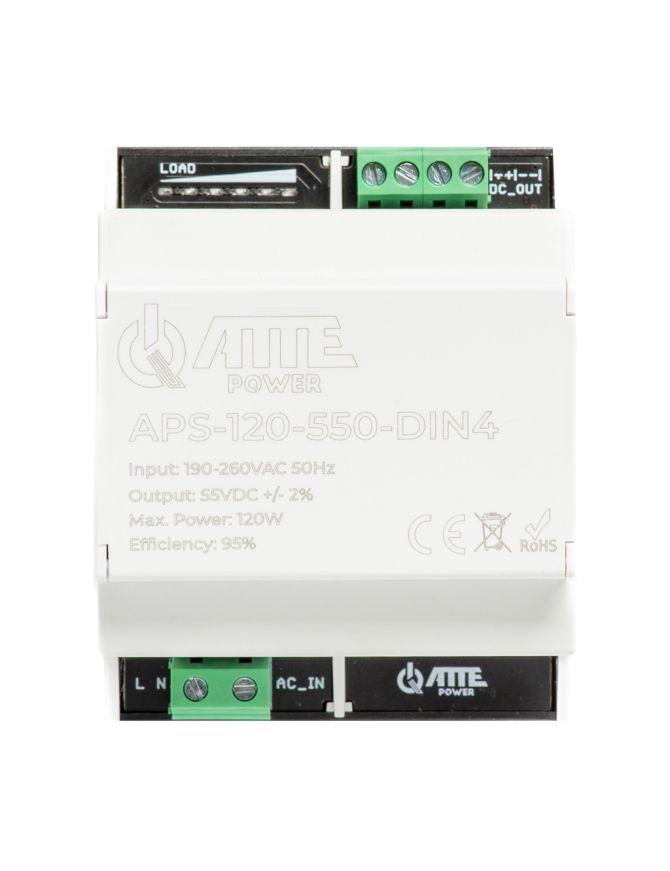

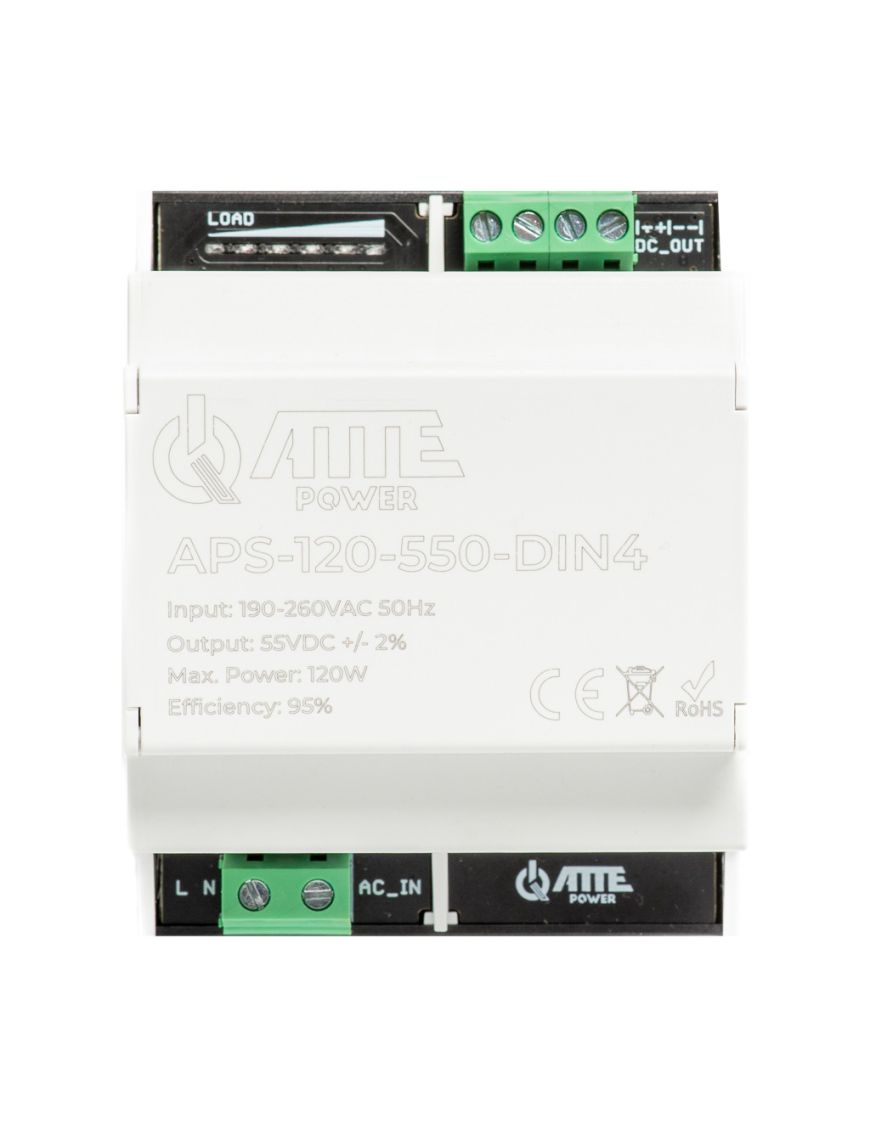

APS-120-550-DIN4 jest zasilaczem impulsowym w obudowie DIN4 umożliwiającej montaż na szynę TH35. Urządzenie zapewnia napięcie 55V na wyjściu. Najczęściej jest wykorzystywane do zasilania urządzeń IP PoE przykładowo switchy PoE w systemach automatyki i monitoringu.
Całkowita moc zasilacza APS-120-550-DIN4 to 120W jest ona dostępna na złączu śrubowym DC_OUT.
Urządzenie ma możliwość zasilania redundantnego, które możemy zrealizować, używając drugiego modułu o tym samym napięciu, przykładowo SWPS-4-11-DIN4 lub APS-120-550-DIN4.
Najważniejsze cechy i funkcje:
do 120W sumarycznej mocy z zasilacza
wysoko sprawność modułu >90%
zasilanie redundantne (zapewnia ciągłość zasilania poprzez drugi moduł)
czytelna sygnalizacja stanu pracy oraz obciążenia
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
szeroki zakres temperatur pracy
APS-120-550-DIN4 dzięki obudowie DIN4 może zostać zamontowany na szynie TH35. Standaryzowana obudowa zapewnia ochronę przed uszkodzeniami mechanicznymi oraz łatwiejszą integrację urządzenia w systemach automatyki oraz monitoringu.
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Przykład zastosowania APS-120-550-DIN4 do zasilania 6 kamer IP PoE poprzez APT-5-50 oraz APT-4-11.
Dane techniczne:
Typ zasilacza:
Impulsowy
Napięcie wyjściowe:
55V +/- 2% - dostępne na złączu DC_OUT
Prąd wyjściowy - ciągły:
2,2A
Moc zasilacza - ciągła:
120W
Sprawność:
95% @120W
Napięcie wejściowe:
190 ... 260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza:
Bezpiecznik zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 2,5 A
Zabezpieczenie przed przepięciami:
AC_IN, DC_OUT
Sygnalizacja obciążenia:
Wskaźnik obciążenia
Zakres temperatur pracy:
-25 ... +65°C
Wymiary (S x W x G):
72 x 90 x 61 mm
Waga:
0,157 kg
Stopień ochrony:
IP20
Obudowa:
DIN4 / tworzywo / szary, czarny / Zgodna z DIN 43880
