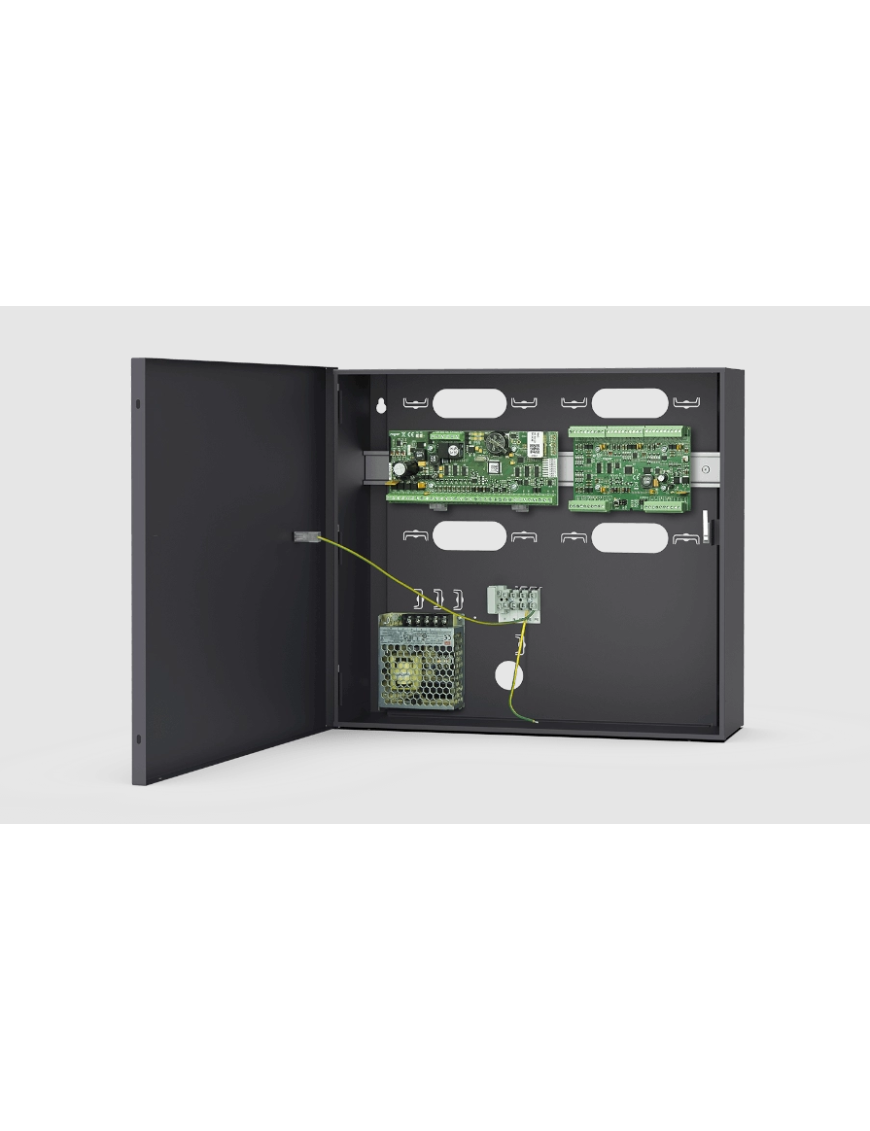

Zestaw kontroli dostępu przeznaczony do obsługi trzech przejść w systemie RACS5 v2 w wersji EX.
W skład zestawu wchodzi metalowa obudowa z zasilaczem, sieciowy kontroler dostępu i ekspander we/wy. Zestaw umożliwia obsługę trzech przejść dwustronnych z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP). W przypadku współpracy z czytnikami Wiegand lub RACS CLK/DTA zestaw umożliwia obsługę dwóch przejść jednostronnych oraz jednego dwustronnego.
Każde przejście jest obsługiwane przez niezależny zestaw złożony z wyjścia 0,2 A do zasilania czytników oraz wyjścia 1,0 A do zasilania zamka i pozostałych elementów przejścia. Prąd ładowania akumulatora może być ustawiony na wartość 0,3 A, 0,6 A lub 0,9 A. Zestaw umożliwia kompletne zasilenie wszystkich kontrolowanych przejść.
Parametry techniczne:
zestaw kontroli dostępu dla 3 przejść
obustronna kontrola przejścia
sieciowy kontroler dostępu MC16-PAC-EX-3
ekspander we/wy MCX4D
obsługa czytników serii MCT (16 czytników)
obsługa czytników serii PRT (interfejs do obsługi do 4 czytników)
obsługa czytników z interfejsem Wiegand (do 4 czytników)
obsługa czytników z interfejsem OSDP (16 czytników, wymagany interfejs MCI-3)
4 wyjścia zasilania 0,2 A
4 wyjścia zasilania 1,0 A
0,3A/0,6A/0,9A prąd ładowania akumulatora
zabezpieczenie przed głębokim rozładowaniem
łącznik antysabotażowy
miejsce na akumulator 17Ah
zasilacz sieciowy 13,8V/5A
wymiary: 365,0 x 405,0 x 121,0 mm (wys. x szer. x gł.)
Wymiary:
Wymiary i schemat kontrolera:
Opis zacisków kontrolera MC16
BAT+, BAT-
Zaciski do podłączenia akumulatora
AC, AC
Zasilanie wejściowe 18VAC lub 24VDC
AUX-, AUX+
Zasilanie wyjściowe 12VDC/1,0A (do zamka drzwi)
TML-, TML+
Zasilanie wyjściowe 12VDC/0,2A (do czytników)
IN1-IN8
Linie wejściowe
GND
Potencjał odniesienia (masa)
OUT1-OUT6
Tranzystorowe linie wyjściowe 15VDC/150mA
A1, B1
Magistrala RS485
CLK, DTA
Interfejs RACS CLK/DTA
A2, B2
Nie używane
NO1, COM1, NC1
Przekaźnik (REL1) 30V/1,5A DC/AC
NO2, COM2, NC2
Przekaźnik (REL2) 30V/1,5A DC/AC
Wskaźniki LED
LED1
Tryb normalny
LED2
Świeci: Tryb serwisowy (konfiguracja niskopoziomowa)
Pulsowanie: Błąd pamięci RAM lub Flash SPI
LED3
Świeci: Błąd konfiguracji wysokopoziomowej
Pulsowanie: Błąd konfiguracji niskopoziomowej
LED4
Brak/błąd karty pamięci
LED5
Błąd logu zdarzeń
LED6
nie używany1
LED7
nie używany
LED8
Pulsowanie: Prawidłowa praca kontrolera
AC
Wskazuje obecność wejściowego napięcia zasilającego na zaciskach AC
DC
Wskazuje obecność wyjściowego napięcia zasilającego na zaciskach AUX/TML
1 - W przypadku firmware 1.6.6 lub starszego LED6 sygnalizował brak licencji kontrolera
